Маты теплоизоляционные

В таблице 1 представлен теплотехнический расчет толщины изоляционного слоя для обеспечения необходимого уровня нормативных тепловых потерь согласно приложению В 2.1 СП 61.13330.2012 («Тепловая изоляция оборудования и трубопроводов»).

ИСХОДНЫЕ ДАННЫЕ:
◗ Диаметр трубопровода: 273 мм
◗ Длина: 100 п.м.
◗ Расположение: улица
◗ Покрытие: металл
◗ Режим работы: более 5000 часов
◗ Регион: Нижнекамск
◗ Температура в трубопроводе: 200°С
◗ Наружная температура: 3°С (средняя годовая температура)
◗ Коэффициенты теплопроводности и монтажного уплотнения:

• мат М1-100 – взят из ГОСТ 21880-94  или МП-100 ГОСТ 21880-2011
• маты ROCKWOOL WIRED MAT – взяты из ТУ 5762-026-45757203-08 с изм. 1, 2
• маты ROCKWOOL ТЕХ МАТ – взяты из ТУ 5762-007-4575203-00 с изм. 1–3

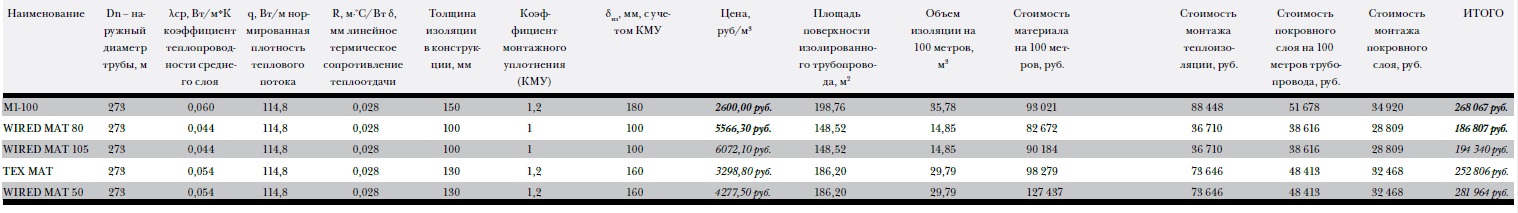

Таблица 1 (Для увеличения нажмите на таблицу)

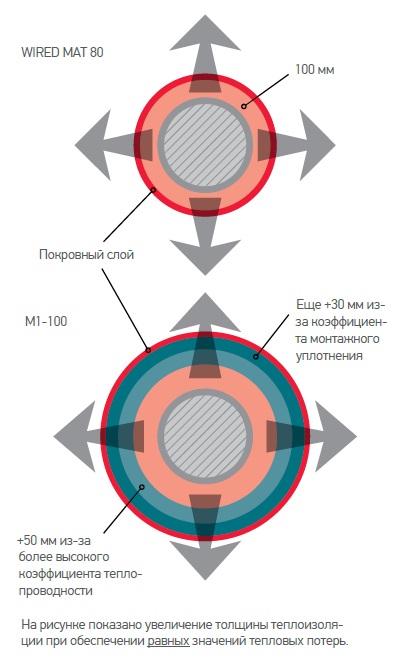

Для обеспечения одинаковых норм потерь тепла с 1 м.п. трубопровода потребуется разная толщина изоляции. Это связано с тем, что коэффициенты теплопроводности среднего слоя (λср) материалов М1-100 и WIRED MAT 80 отличаются на 0,016 Вт/м*К, что при заданных условиях приводит к разнице в толщине изоляции на 50 мм (чем выше температура теплоносителя и больше диаметр трубы, тем больше будет разница толщин).

(WIRED MAT 80) = 100 мм, (М1-100/МП-100) = 150 мм

Следует учесть, что для того чтобы получить расчетную толщину изоляции мата М1-100 (МП-100) в конструкции, заказывать необходимо толщину с учетом коэффициента монтажного уплотнения изделий (КМУ). Учитывая, что КМУ WIRED MAT 80 равен единице, а КМУ М1-100 (МП-100) – 1,2, разница между толщиной применяемых материалов достигает уже 80 мм.
δ (WIRED MAT 80)*k = 100 мм
δ (М1-100)*k = 180 мм,
где: δ – толщина материала, мм; k – КМУ

Для полного комплексного сравнения посчитаем стоимость монтажа изоляции и покровного слоя на трубе длиной 100 п.м.

Время на монтаж 1 м3 теплоизоляции трубопровода = 18,85 нормо-часа, а стоимость 1 нормо-часа = 131,14 руб., следовательно, стоимость монтажа 1 м3 матов прошивных составит:
18,85 нормо-часов*131,14 руб./нормо-час =2472 руб.
Объем теплоизоляции WIRED MAT 80 толщиной 100 мм на 100 м.п. трубопровода диаметром 273 мм составит:
(π*(Dn+2*δиз)*lтр)*δиз =(3,14 * (0,273м + 2*0,1м)*100м)*0,1м = 14,85 м3.
Где:
π =3,14
Dn – наружный диаметр трубы, м
lтр – длина трубопровода, м
δиз – толщина изоляции, м
Объем теплоизоляции М1-100 толщиной 180 мм на 100 м.п. трубопровода диаметром 273 мм составит:
(π*(Dn+2*δиз)*lтр)*δиз =(3,14*(0,273м + 2*0,18м)*100м)*0,18м = 37,58 м3.
Умножаем объем материала на стоимость монтажа 1м3, чтобы узнать стоимость монтажа теплоизоляции участка трубопровода:
Для WIRED MAT 80 = 14,85 м3*2472 руб./м3 = 36 710 руб.
Для М1-100 (МП-100) = 35,78 м3*472 руб./м3 = 88 448 руб.

ВЫВОД 1: РАЗНИЦА ТОЛЬКО В СТОИМОСТИ
МОНТАЖА ТЕПЛОИЗОЛЯЦИИ СОСТАВИТ 51 738 РУБ., ИЛИ 58,5%!
Помимо теплоизоляционного слоя в состав конструкции согласно СП 61.13330.2012 входит и покровный слой, который на открытом воздухе наиболее часто выполняется из стальных листов. И его монтаж также имеет свою стоимость, которая тем больше, чем больше площадь или диаметр изолированной трубы.

Проведем расчет.
Монтаж 1 м2 покровного слоя из листов стальных или оцинкованных – 1,48 нормо-часов, а стоимость 1 нормо-часа – 131,14 руб., следовательно, стоимость монтажа 1 м2 покровного слоя =1,48 нормо-часов*131,14 руб./нормо-час = 194 руб.
Площадь покровного слоя для теплоизоляции WIRED MAT 80 – 100 мм на 100 м.п. трубопровода диаметром 273 мм составит:
π*(Dn+2*δиз)*lтр = 3,14*(0,273м + 2*0,1м)*100м = 148,5 м2
Площадь покровного слоя для теплоизоляции
М1-100 составит: π*(Dn+2*δиз)*lтр = 3,14*(0,273м + 2*0,15м)*100м = 180 м2
(В данной формуле используется толщина смонтированной изоляции – 150 мм.)
Стоимость монтажа покровного слоя для участка трубопровода составит:
для мата WIRED MAT 80 – 100 мм =148,5 м2*194 руб/м2 = 28 809 руб.
для мата М1-100 (МП-100) – 180 мм (150 мм в конструкции) =180 м2*194 руб./м2 = 34 920 руб.

ВЫВОД 2: То есть разница в стоимости монтажа покровного слоя составит 6111 руб. При этом стоимость покровного слоя на 100 погонных метров трубопровода для WIRED MAT 38 616 руб., для М1-100 – 81 260 руб. (разница равняется 13 062 руб.).
В ИТОГЕ ПОЛУЧАЕМ РАЗНИЦУ: 13 062 РУБ. +6111 РУБ. = 19 173 РУБ. ТОЛЬКО НА ПОКРОВНОМ СЛОЕ. Учитывая тот факт, что чем больше толщина изоляции на трубопроводе, тем больше покровного слоя (стальной или оцинкованный лист) понадобится, то при использовании М1-100 понадобится на 17,5% покровного слоя больше и монтаж на 17,5% дороже, чем при использовании WIRED MAT 80.

ИТОГ: Сравнивая комплексное решение, а именно итоговую стоимость изолированной трубы длиной 100 метров с учетом изоляции, покровного слоя и стоимости монтажа, мы видим, что ПРИМЕНЕНИЕ ИЗОЛЯЦИИ ROCKWOOL WIRED MAT 80 В КОНЕЧНОМ СЧЕТЕ ЭКОНОМИТ НА 100 МЕТРАХ 81 260 РУБ., ЧТО СОСТАВЛЯЕТ 30,3% ПО СРАВНЕНИЮ С М1-100 (МП-100). Таким образом, делая расчет стоимости конкретного проекта, необходимо учитывать не только цену 1 куб. м конкретного утеплителя, а множество факторов: теплопроводность материала, сколько его потребуется на весь проект, расходы на монтажные работы и дополнительное оборудование и т.д. Сделав несколько вариантов расчета с разными материалами, в итоге можно получить неожиданный результат. Вполне возможно, что утеплитель, 1 куб. м которого изначально стоит дороже, окажется более выгодным, чем его дешевый аналог. Учитывая, что на промышленных объектах изолируются трубы длиной по несколько тысяч метров, экономия может исчисляться миллионами рублей.

Дмитрий Дудков, региональный менеджер
по технической изоляции и огнезащите в ПФО
ЗАО "Минеральная Вата"
