Конструктивная огнезащита

Однако, несмотря на обновление нормативных актов, вопрос возможности применения слабогорючих материалов остается актуальным, поскольку сохраняется большое количество неясностей, а часть пунктов документов можно трактовать неоднозначно.

В настоящий момент в России идет активный процесс пересмотра основополагающего документа в области пожарной безопасности, каковым является Федеральный закон РФ № 123 «Технический регламент о требованиях пожарной безопасности» (далее в тексте – ФЗ 123).

Предлагаем рассмотреть случаи возможного применения слабогорючих материалов. Начнем с классификации: таблица 1 (из Приложения к Федеральному закону «Технический регламент о требованиях пожарной безопасности») представляет классы пожарной опасности строительных материалов.

Классы пожарной опасности строительных материалов (Таблица 1)

В случае применения слабогорючих материалов следует учитывать не только уровень их пожарной опасности, но и класс функциональной пожарной опасности самого здания. Последний определяется с учетом назначения и особенностей эксплуатации зданий, сооружений, строений и пожарных отсеков, в том числе особенностей осуществления в указанных помещениях технологических процессов производства. Классификация объектов по классу пожарной опасности приводится в 32-й статье ФЗ 123. Опираясь на нее, можно заметить, что область применения горючих материалов существенно сокращается.

Также ФЗ 123 обязует нас повышать предел огнестойкости узлов пересечения строительных конструкций кабелями, трубопроводами и другим технологическим оборудованием до предела огнестойкости, установленного для данной конструкции. В случае с полипропиленовыми трубопроводами следует использовать противопожарную муфту; при металлическом трубопроводе предлагается повышать предел огнестойкости минераловатными цилиндрами, имеющими сертификат на REI.

Кабельные проходки имеют различные виды защиты. Наиболее популярной является система, состоящая из минераловатной плиты и огнестойкой мастики.

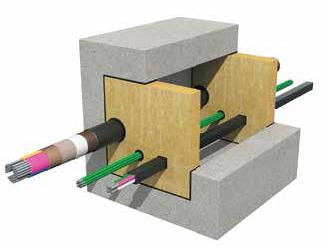

Вариант кабельной проходки

1. Ограждающая конструкция
2. Огнезащитная плита CONLIT SL 150
3. Кабели АКВВГ 14 х 2,5; ААШв 3 х 120-10; АВВГ 4 х 10-1
4. Мастика Hilti СР 611А

Продолжаются и дискуссии о применении полимерных материалов для изоляции воздуховодов. В этом случае Статья 138 «Требования пожарной безопасности к конструкциям и оборудованию вентиляционных систем, систем кондиционирования и противодымной защиты» ФЗ 123 дает однозначное трактование: конструкции воздуховодов и каналов систем приточно-вытяжной, противодымной вентиляции и транзитных каналов (в том числе воздуховодов, коллекторов, шахт) вентиляционных систем различного назначения должны быть огнестойкими и выполняться из негорючих материалов. Узлы пересечения ограждающих строительных конструкций с огнестойкими каналами вентиляционных систем и конструкциями опор (подвесок) должны иметь предел огнестойкости не ниже пределов, требуемых для таких каналов. Для уплотнения разъемных соединений (в том числе фланцевых) конструкций огнестойких воздуховодов допускается применение только негорючих материалов.

Аналогичные нормативы дублируются в СП 7.12130.2013:
6.13 Воздуховоды с нормируемыми пределами огнестойкости (в том числе теплозащитные и огнезащитные покрытия в составе их конструкций) должны быть из негорючих материалов. При этом толщину листовой стали для воздуховодов следует принимать расчетную, но не менее 0,8 мм. Для уплотнения разъемных соединений таких конструкций следует использовать негорючие материалы. Конструкции воздуховодов с нормируемыми пределами огнестойкости при температуре перемещаемого газа более 100 г следует предусматривать с компенсаторами линейных тепловых расширений из негорючих материалов.

Wired Mat 80 на примере монтажа

Монтаж негорючей теплоизоляции Вайред Мат для конструкций воздуховода

Следующий возможный вариант применения слабогорючих материалов прописан в СП 5.13130.2009: в случае если здание (помещение) в целом подлежит защите автоматическими установками пожаротушения, пространства за подвесными потолками и под двойными полами при прокладке в них воздуховодов, трубопроводов с изоляцией, выполненной из материалов группы горючести Г1 – Г4, или кабелей (проводов) с объемом горючей массы кабелей (проводов) более 7 л на 1 метр КЛ необходимо защищать соответствующими установками. При этом если высота от перекрытия до подвесного потолка или от уровня черного пола до уровня двойного пола не превышает 0,4 м, устройство АУПТ не требуется. Таблицу, в которой эти параметры описаны подробно, можно найти на сайте нормативных документов.

Подтверждение ограниченности областей применения на производственных объектах находим в СП 4.13130.2009 «Системы противопожарной защиты». 6.5.18 Резервуары со стационарными крышами должны проектироваться:

• для подогреваемых нефтепродуктов с температурой хранения от 20 до 60°С включительно с теплоизоляцией из негорючих материалов при соответствующем обосновании;
• для подогреваемых нефтепродуктов с температурой хранения от 60 до 90°С включительно с обязательной теплоизоляцией из негорючих материалов и устройствами обогрева;
• для нефтепродуктов с температурой хранения выше 90°С, не допускающих присутствия влаги, с учетом дополнительных требований по пожарной безопасности (подачи под крышу инертных газов) и устройством теплоизоляции из негорючих материалов и наружных систем подогрева.

6.5.67 Теплоизоляционные конструкции из материалов с группой горючести Г3 и Г4 не допускается предусматривать для оборудования и трубопроводов, расположенных:
а) в зданиях, кроме зданий V степени огнестойкости, одноквартирных жилых домов и охлаждаемых помещений холодильников;
б) в наружных технологических установках, кроме отдельно стоящего оборудования;
в) на эстакадах, галереях и в тоннелях при наличии кабелей или трубопроводов, транспортирующих горючие вещества. При этом допускается применение горючих материалов группы Г3 или Г4 для:
– пароизоляционного слоя толщиной не более 2 мм;
– слоя окраски или пленки толщиной не более 0,4 мм;
– покровного слоя трубопроводов, расположенных в технических подвальных этажах и подпольях с выходом только наружу в зданиях I и II степеней огнестойкости, при устройстве вставок длиной 3 м из негорючих материалов не более чем через 30 м длины трубопровода.

Покровный слой из слабогорючих материалов групп Г1 и Г2, применяемых для наружных технологических установок высотой 6 м и более, должен быть на основе ткани из минерального или стеклянного волокна.
Можно заметить, что сквозь весь текст СП 4.13130.2009 идет отграничение по применению слабогорючих материалов.
– Технологические трубопроводы должны иметь негорючую теплоизоляцию, защищенную от разрушения.
– Теплоизоляция аппаратуры и резервуаров должна выполняться из негорючих материалов.
Целесообразно упомянуть здесь о пассивных мероприятиях пожарной безопасности, то есть о способах исключения условий образования горючей среды. В качестве таковых можно рассматривать:
1) применение негорючих веществ и материалов;
2) ограничение массы и (или) объема горючих веществ и материалов;
3) использование наиболее безопасных способов размещения горючих веществ и материалов, а также материалов, взаимодействие которых друг с другом приводит к образованию горючей среды;
4) изоляция горючей среды от источников зажигания (применение изолированных отсеков, камер, кабин).

Актуализация нормативных документов происходит постоянно, и следить за обновлением законодательной базы очень важно, чтобы применять решения, полностью соответствующие требованиям закона.
