Аппарат точечной сварки

Огнезащита воздуховодов подразумевает под собой надежную защиту в случаях пожара, которая может повлечь распространение огня по системе кондиционирования. Аппарат точечной сварки помогает приваривать обмеднённые штифты на корпус воздуховода, которые фиксируют огнезащитный материал ROCKWOOL WIRED MAT.

Рассмотрим варианты контактных сварочных машин:

Рисунок №1, шпилька SP2 и блокирующая шайба

Аппараты могут приваривать два разных типа штифтов. Для обмеднённых шпилек SP2 (рис.1) подходят аппараты :

1. Сварочный споттер ТЕКНА
2. Аппарат Climatech PW-33
3. Аппарат HBS CD 1501 с пистолетом C08

Самый дешевый аппарат точечной сварки является портативный сварочный споттер ТЕКНА, он удобен в применении, весом не более 5 кг. Приваривает шпильки SP2 диаметром 2.0 а также другие иглы диаметром от 2 до 3 мм. Длина шпилек для данного аппарата, может быть от 19-63 мм.

Чуть дороже идет оборудование Климатек  PW33, которое отличается от споттера большей мощностью и временем работы в одном периоде. Приваривает обмеднённые шпильки SP2 диаметром 2,0мм, длиной от 19 до 114 мм.

Самый дорогой аппарат точечной сварки является  сварочная машина HBS CD 1501 с пистолетом C08.

От всех предыдущих аппаратов он отличается низким уровнем вибрации и шума. За дополнительную плату к аппарату можно приобрести второй тип пистолета, который приваривает второй тип чашеобразных штифтов.
Все перечисленные аппараты точечной сварки используются для приварки игл SP2 на корпус воздуховода. Далее, на шпильки SP2 накалывается огнезащитный материал WIRED MAT ROCKWOOL. Для того, чтобы огнезащитный материал был надежно зафиксирован, на острые окончания одеваются блокирующие шайбы CL-0-40.

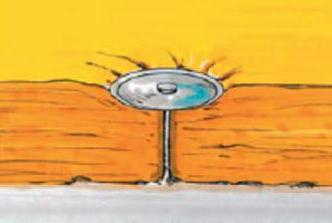

Рисунок № 2, приварная шпилька CDF

Для обмеднённых шпилек CDF и CDF3-ISOL (рис.2) подходят аппараты:

1. Аппарат Climatech CDW -45-3 (Бельгия)
2. Аппарат HBS CD 1501 с пистолетом CI03 (Германия)

Аппарат  Climatech CDW -45-3 приваривает чашеобразные штифты диаметром 2,7 мм от 15 до 100 мм. Причем приваривание происходит через огнезащитный материал на корпус воздуховода. С помощью Климатек CDW -45-3 можно приварить штифты CDF и CDF3-ISOL.

Аппарат HBS 1501 с пистолетом  CI03 также приваривает чашеобразные шпильки CDF и CDF3-ISOL. Отличием же конечно от аппарата Климатек является универсальность при наличии второго пистолета, но цена немецкого оборудования гораздо выше бельгийского. Это обусловлено и мощностью и торговыми марками производителей. Также, аппараты имеют широкую область применения, которую в нашем случае не рассматривается.

Теперь рассмотрим подробно штифты CDF и CDF3-ISOL. Дикоросы имеют чашеобразную форму диаметр шляпки от 30мм , которая вставляется в приварной пистолет.
Шпильки CDF привариваются на огнезащитный материал WIRED MAT ROCKWOOL, причем через его слой. Одним словом, прикладывается рулон Вайред мат к корпусу воздуховода и через него при помощи сварного оборудования из штифтов CDF происходит монтаж.

Рисунок № 3, приварная шпилька CDF-ISOL

Шпильки CDF3-ISOL (рис.3) имеют изолируемый участок близкий к шапке, они привариваются через Роквул Вайред мат с фольгированной поверхностью. Основная идея изолируемого участка штифта, заключается в том, чтобы разряд при конденсаторной сварке не уходил в фольгу.

Данные аппараты, описанные в нашей статье, являются проверенными инструментами крупных монтажных организаций, занимающихся системой вентиляции.
